本期拆解带来的是ENPHASE ENERGY推出的IQ8P微型逆变器，这款逆变器采用工程塑料外壳，坚固耐用，具备15年保修。逆变器外壳可安装挂板，进行垂直安装。逆变器支持60-78片光伏组件，输出功率达到480VA，支持并网和离网应用。
逆变器直流最高输入电压为65V，支持36-55V峰值功率跟踪，最大连续输入电流14A，最大短路输入电流25A。直流输入端配有转接线接线端子。下面充电头网就带来ENPHASE这款微型逆变器的拆解，一起看看内部的设计和做工。
ENPHASE IQ8P逆变器采用黑色塑料外壳，壳体下方设有固定螺丝孔和输入输出插座。
壳体内部契合PCB元器件形状，减少灌封胶使用，降低产品重量，壳体采用PPE+PS材质。

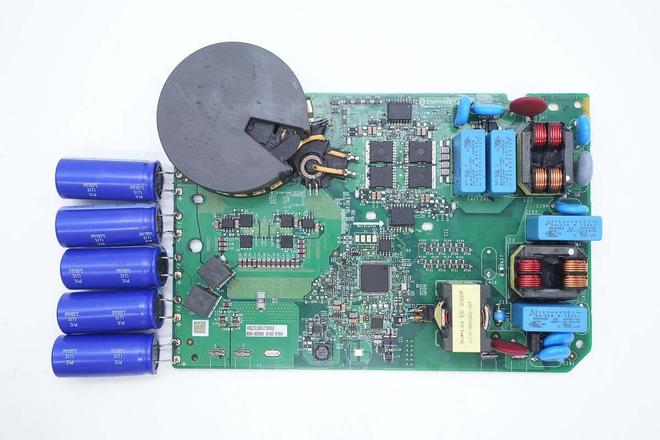

PCBA模块正面一览，左侧直流输入端设有滤波电容，滤波电感，升压开关管，驱动器和变压器。中间位置设有主控芯片，隔离驱动器，调制开关管，右侧设有输出滤波电路和电力线通信电路。
滤波电解电容来自贵弥功，规格为65V3300μF，使用五颗用于输入滤波。

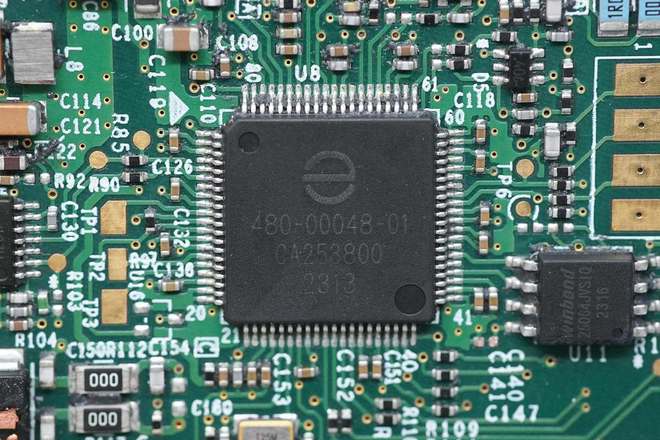

逆变器主控芯片来自ENPHASE，丝印480-00048-01，逆变器直流升压和输出调制都是由这颗主控芯片输出控制信号，其中直流升压为半桥驱动器驱动，交流调制通过隔离驱动器进行驱动，采用LQFP80封装。

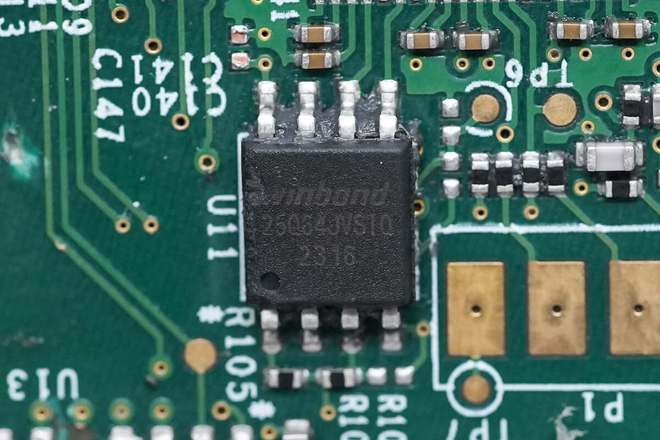

主控芯片外置存储器来自华邦，型号为W25Q64JVSSIQ，容量为8MB，采用SOP8封装。

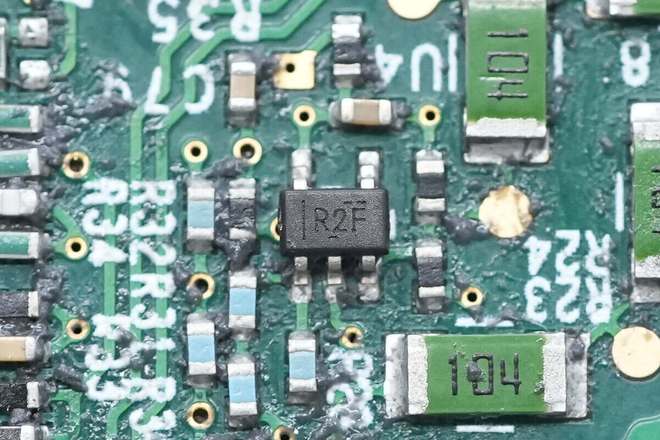

电压比较器来自德州仪器，丝印R2F，型号LMV331，为通用低电压比较器，采用SC70封装。
降压芯片来自德州仪器，丝印S81B，型号LM5007，芯片内部集成开关管，支持9-75V输入电压，支持0.5A输出电流，具备超快瞬态响应，具备全面的保护功能，采用VSSOP8封装。

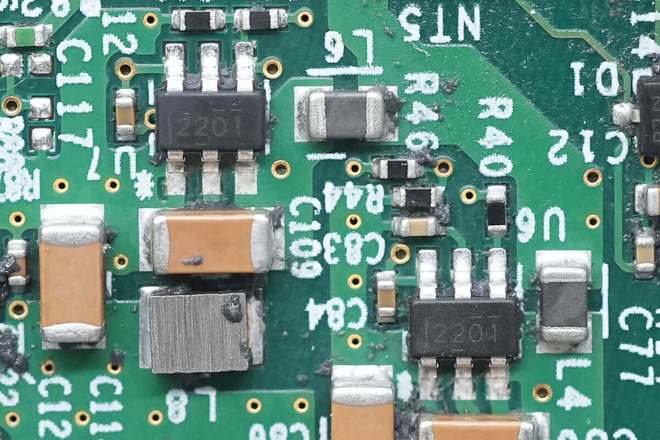

同步降压芯片来自德州仪器，型号TPS562201，是一颗17V输入，2A输出电流的同步降压转换器，采用SOT23封装。
半桥驱动器来自芯源系统，型号MP1921A，是一颗100V的半桥驱动器，芯片内置自举二极管，上下管支持独立控制，采用SOIC-8封装。

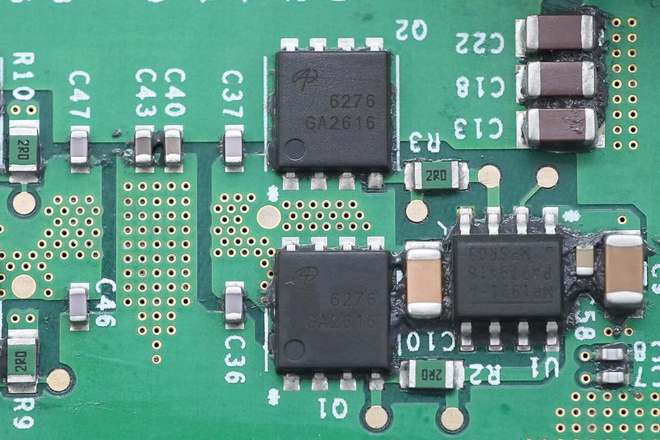

升压开关管来自万国半导体，型号AON6276，NMOS，耐压80V，导阻2.6mΩ，具备低导通电阻，低栅极电荷和低输出电容，采用DFN5*6封装。
隔离驱动器来自TI德州仪器，型号UCC21520，是一颗双通道隔离驱动器，支持双路低侧，高侧以及半桥应用，具备4A拉电流，6A灌电流输出，采用电容隔离，具备5700Vrms的隔离能力，采用SOIC16封装。

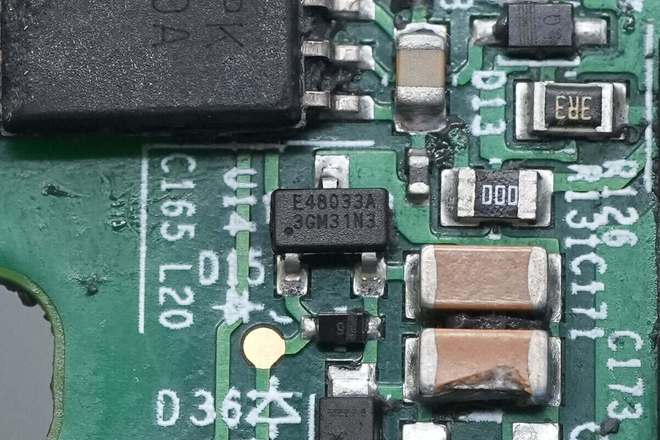

隔离驱动器外置的稳压芯片来自ENPHASE，丝印E48033A，采用SOT23封装。
最后附上ENPHASE ENERGY IQ8P微型逆变器核心器件清单，方便大家查阅。
ENPHASE ENERGY IQ8P微型并网逆变器采用工程塑料外壳，通过自然对流散热，支持-40~65℃环境温度。逆变器输出功率为480VA，输出电压为230V，逆变器支持60-78片光伏组件，最高输入电压为65V，支持36-55V峰值功率跟踪，最大短路电流为25A。
充电头网通过拆解了解到，ENPHASE ENERGY IQ8P微型逆变器为户外应用，采用密封塑料外壳，内部灌胶填充，并设有散热铝板，具有优秀的耐候性。PCB对应功率管的位置涂有导热凝胶，通过铝板加强散热。
逆变器内部使用ENPHASE定制主控芯片和电力线通信芯片，升压采用芯源系统半桥驱动器搭配万国半导体开关管，输出调制采用德州仪器隔离驱动器搭配英飞凌开关管，使用贵弥功电解电容滤波。逆变器用料均为国际知名品牌，配合密封设计，满足严苛的户外环境应用。
